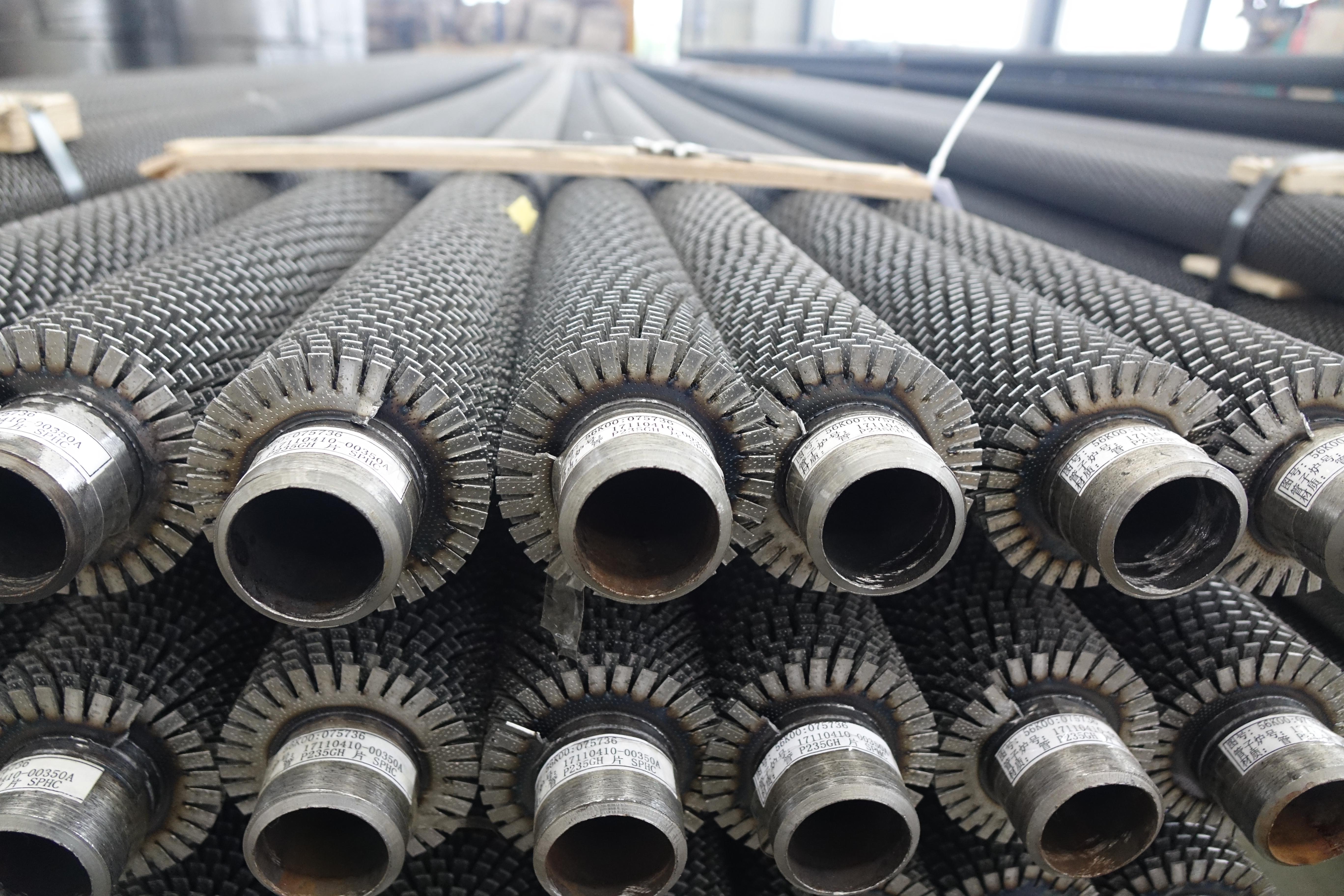

开齿型螺旋翅片管是在连续型螺旋翅片管基础上发展的一种异形扩展表面。与连续型螺旋翅片管相同,其同样由基管与螺旋翅片通过高频焊绕制而成。不同之处是,开齿型螺旋翅片管在绕制前需将带状翅片在长度方向上按一定间距进行局部切割,绕制时被切断部分自然分开,形成锯齿形状。









  锯齿翅片的出现主要是因于在基管表面缠绕带状金属条制作翅片管时,翅片高度(即金属条宽度)受金属材料延展性限制而不能过大,翅片材质为钢质金属时这点尤为突出。由于锯齿翅片在基管表面缠绕时可自由伸展,故可克服连续翅片加工时产生的翅顶撕裂、翅片倾斜及翅厚减薄等缺陷,使钢质翅片管制造更为容易,还可使钢质金属翅片的高度取得更高。根据基管直径的大小,切槽间距(即锯齿周向宽度)一般在4~8mm之间,切槽深度(即锯齿径向高度)一般为翅片高度的50%~80%。目前,实际应用的开齿螺旋翅片管大多为钢质翅片,应用于联合循环余热锅炉、炼油化工加热炉等大型烟气换热设备中。
